1. Kondisi[kembali]
Buatlah sebuah rangkaian lengkap yang memuat 2 gerbang AND dengan 3 input dan 4 input, kemudian gerbang OR dengan 2 dan 4 input,kemudian 1 gerbang XOR dan 2 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.
4. Prinsip Kerja Rangkaian[kembali]
Adapun gerbang logika yang digunakan, yaitu :
- Gerbang AND
- Gerbang OR
- Gerbang XOR
- Gerbang XNOR
Adapun prinsip kerjanya ialah :
Pada rangkaian digunakan tiga input SPDT dengan tegangan berasal dari VCC. Gerbang yang digunakan pertama kali yaitu 2 gerbang AND dengan 3 input dan 4 input. Prinsipnya itu perkalian. Gerbang AND pertama dengan 3 input, pada kaki input pertama dan kedua tegangan berasal dari SPDT 1 yang berlogika 1. Pada kaki input yang ketiga tegangan berasal dari SPDT 3 dengan logika 1. Gerbang AND yang pertama menghasilkan output dengan logika 1.
Pada gerbang AND kedua kaki input 1 berasal dari SPDT 1, kaki input 2 berasal dari SPDT 2, kaki input 3 berasal dari SPDT 3, dan kaki input 4 diteruskan ke ground. Untuk logikanya kaki input 1,2, dan 3 itu berlogika 1. Sedangkan pada kaki input 4 itu berlogika 0. Selanjutnya pada gerbang AND yang kedua ini menghasilkan output berlogika 0.

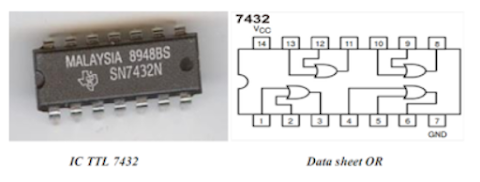

Lalu terdapat 2 gerbang OR. Prinsip dari gerbang OR ini yaitu penjumlahan. Terdapat 2 gerbang OR dengan kaki 4 input dan 2 input. Pada gerbang OR pertama kaki input 1 berasal dari output gerbang AND yang pertama dengan logikanya 1. Kemudian kaki input 2 dan 3 diteruskan ke ground dan pasti menghasilkan logika 0. Kaki input 4 berasal dari output gerbang AND yang kedua dengan logika 0. Gerbang ini akan menghasilkan output dengan logika 1.
Selanjutnya gerbang OR kedua dengan kaki input pertama berasal dari output gerbang AND kedua dan kaki input 2 diteruskan ke ground. Gerbang kedua ini memiliki input logika 0 yang menghasilkan output dengan logika 0 juga.
Gerbang berikutnya yaitu XOR yang merupakan kebalikan dari prinsip gerbang OR. Pada gerbang ini jika input berlogika 1 berjumlah ganjil maka outputnya akan berlogika 1 dan jika input berlogika 1 berjumlah genap maka output akan berlogika 0. Seperti pada gambar dengan outputnya berlogika 1.
Terakhir gerbang XNOR dua buah. Sama-sama dengan input berlogika 1 dan 0 yang kaki input pertamanya dari output gerbang XOR dan kaki input kedua diteruskan ke ground dengan outputnya berlogika 0. Hal ini merupakan kebalikan dari prinsip kerja gerbang XOR. Jika input berlogika 1 berjumlah ganjil maka outputnya akan berlogika 0 dan jika input berlogika 1 berjumlah genap maka output akan berlogika 1.
Terdapat resistor dengan hambatan 220 ohm dan lampu LED berwarna kuning. LED akan hidup ketika input SPDT diarahkan dari tegangan VCC yang bertengangan high.
5. Link Download[kembali]
Download rangkaian percobaan Disini
Download video Disini
Download html Disini
Download datasheet AND Disini
Download datasheet OR Disini
Download datasheet XOR Disini
Download datasheet XNOR Disini
